鈑金加工一般用到的材料有冷軋板（ＳＰＣＣ）、熱軋板（ＳＨＣＣ）、鍍鋅板（ＳＥＣＣ、ＳＧＣＣ），銅（ＣＵ）黃銅、紫銅、鈹銅，鋁板（６０６１、５０５２、１０１０、１０６０、６０６３、硬鋁等），鋁型材，不銹鋼（鏡面、拉絲面、霧面），根據(jù)產(chǎn)品作用不同，選用材料不同，一般需從產(chǎn)品其用途及成本上來考慮。

　　（１）冷軋板ＳＰＣＣ，主要用電鍍和烤漆件，成本低，易成型，材料厚度≤３．２ｍｍ。
　?。ǎ玻彳埌澹樱龋茫茫牧希浴荩常埃恚怼?，也是用電鍍，烤漆件，成本低，但難成型，主要用平板件。
　　（３）鍍鋅板ＳＥＣＣ、ＳＧＣＣ。ＳＥＣＣ電解板分Ｎ料、Ｐ料，Ｎ料主要不作表面處理，成本高，Ｐ料用于噴涂件。
　?。ǎ矗┿~；主要用導(dǎo)電作用料件，其表面處理是鍍鎳、鍍鉻，或不作處理，成本高。
　?。ǎ担╀X板；一般用表面鉻酸鹽（Ｊ１１－Ａ），氧化（導(dǎo)電氧化，化學(xué)氧化），成本高，有鍍銀，鍍鎳。
　?。ǎ叮╀X型材；截面結(jié)構(gòu)復(fù)雜的料件，大量用于各種插箱中。表面處理同鋁板。
　?。ǎ罚┎讳P鋼；主要用不作任何表面處理，、成本高。

常用材料
鍍鋅鋼板ＳＥＣＣ
　?。樱牛茫玫牡撞臑橐话愕睦滠堜摼?，在連續(xù)電鍍鋅產(chǎn)線經(jīng)過脫脂、酸洗、電鍍及各種后處理制程后，即成為電鍍鋅產(chǎn)品。ＳＥＣＣ不但具有一般冷軋鋼片的機械性能及近似的加工性，而且具有優(yōu)越的耐蝕性及裝飾性外觀。在電子產(chǎn)品、家電及家具的市場上具有很大的競爭性及取代性。例如電腦機箱普遍使用的就是ＳＥＣＣ。

　　普通冷軋板ＳＰＣＣ
　?。樱校茫檬侵镐撳V經(jīng)過冷軋機連續(xù)軋制成要求厚度的鋼板卷料或片料。ＳＰＣＣ表面沒有任何的防護，暴露在空氣中極易被氧化，特別是在潮濕的環(huán)境中氧化速度加快，出現(xiàn)暗紅色的鐵銹，在使用時表面要噴漆、電鍍或者其他防護。

　　熱浸鍍鋅鋼板ＳＧＣＣ
　　熱浸鍍鋅鋼卷是指將熱軋酸洗或冷軋后之半成品，經(jīng)過清洗、退火，浸入溫度約４６０°Ｃ的溶融鋅槽中，而使鋼片鍍上鋅層，再經(jīng)調(diào)質(zhì)整平及化學(xué)處理而成。ＳＧＣＣ材料比ＳＥＣＣ材料硬、延展性差（避免深抽設(shè)計）、鋅層較厚、電焊性差。

　　不銹鋼ＳＵＳ３０４
　　使用最廣泛的不銹鋼之一，因含Ｎｉ（鎳）故比含Ｃｒ（鉻）的鋼較富有耐蝕性、耐熱性，擁有非常好的機械性能，無熱處理硬化現(xiàn)象，沒有彈性。

　　不銹鋼ＳＵＳ３０１
　　Ｃｒ（鉻）的含量較ＳＵＳ３０４低，耐蝕性較差，但經(jīng)過冷加工在沖壓加工中能獲得很好的拉力和硬度，彈性較好，多用于彈片彈簧以及防ＥＭＩ。

圖面審核
　　要編寫零件的工藝流程，首先要知道零件圖的各種技術(shù)要求；則圖面審核是對零件工藝流程編寫的最重要環(huán)節(jié)。

　?。ǎ保z查圖面是否齊全。
　　（２）圖面視圖關(guān)系，標注是否清楚，齊全，標注尺寸單位。
　　（３）裝配關(guān)系，裝配要求重點尺寸。
　?。ǎ矗┬屡f版圖面區(qū)別。
　?。ǎ担┩馕膱D的翻譯。
　　（６）表處代號轉(zhuǎn)換。
　?。ǎ罚﹫D面問題反饋與處埋。
　?。ǎ福┎牧?。
　　（９）品質(zhì)要求與工藝要求。
　　（１０）正式發(fā)行圖面，須加蓋品質(zhì)控制章。

注意事項
　　展開圖是依據(jù)零件圖（３Ｄ）展開的平面圖（２Ｄ）。

　?。ǎ保┱归_方式要合，要便利節(jié)省材料及加工性。
　?。ǎ玻┖侠磉x擇間隙及包邊方式，Ｔ＝２．０以下問隙０．２，Ｔ＝２－３問隙０．５，包邊方式采用長邊包短邊（門板類）。
　　（３）合理考慮公差外形尺寸：負差走到底，正差走一半；孔形尺寸：正差走到底，負差走一半。
　?。ǎ矗┟谭较?。
　?。ǎ担┏檠?、壓鉚、撕裂、沖凸點（包），等位置方向，畫出剖視圖。
　?。ǎ叮┖藢Σ馁|(zhì)，板厚，以板厚公差。
　?。ǎ罚┨厥饨嵌龋蹚澖莾?nèi)半徑（一般Ｒ＝０．５）要試折而定展開。
　?。ǎ福┯幸壮鲥e（相似不對稱）的地方應(yīng)重點提示。
　?。ǎ梗┏叽巛^多的地方要加放大圖。
　　（１０）需噴涂保護地方須表示。

加工流程
　　根據(jù)鈑金件結(jié)構(gòu)的差異，工藝流程可各不相同，但總的不超過以下幾點。

１．下料：下料方式有各種，主要有以下幾種方式。
　　①剪床：是利用剪床剪切條料簡單料件，它主要是為模具落料成形準備加工，成本低，精度低于０．２，但只能加工無孔無切角的條料或塊料。
　?、跊_床：是利用沖床分一步或多步在板材上將零件展開后的平板件沖裁成形各種形狀料件，其優(yōu)點是耗費工時短，效率高，精度高，成本低，適用大批量生產(chǎn)，但要設(shè)計模具。
　?、郏危脭?shù)控下料，ＮＣ下料時首先要編寫數(shù)控加工程式，利用編程軟件，將繪制的展開圖編寫成ＮＣ數(shù)拉加工機床可識別的程式，讓其根據(jù)這些程式一步一刀在平板上沖裁各構(gòu)形狀平板件，但其結(jié)構(gòu)　受刀具結(jié)構(gòu)所至，成本低，精度于０．１５。
　?、荑D射下料，是利用激光切割方式，在大平板上將其平板的結(jié)構(gòu)形狀切割出來，同ＮＣ下料一樣需編寫鐳射程式，它可下各種復(fù)雜形狀的平板件，成本高，精度于０．１．
　?、蒌彺玻褐饕孟落X型材、方管、圖管、圓棒料之類，成本低，精度低。

２．鉗工：沉孔、攻絲、擴孔、鉆孔。
　　沉孔角度一般１２０℃，用于拉鉚釘，９０℃用于沉頭螺釘，攻絲英制底孔。

　３．翻邊：又叫抽孔、翻孔，就是在一個較小的基孔上抽成一個稍大的孔，再攻絲，主要用板厚比較薄的鈑金加工，增加其強度和螺紋圈數(shù)，避免滑牙，一般用于板厚比較薄，其孔周正常的淺翻邊，厚度基本沒有變化，允許有厚度的變?。常埃矗埃r，可得到比正常翻邊高度大高４０－６０％的高度，用擠?。担埃r，可得最大的翻邊高度，當板厚較大時，如２．０、２．５等以上的板厚，便可直接攻絲。

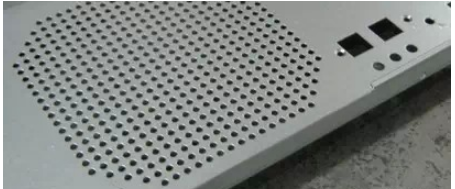

４．沖床：是利用模具成形的加工工序，一般沖床加工的有沖孔、切角、落料、沖凸包（凸點），沖撕裂、抽孔、成形等加工方式，其加工需要有相應(yīng)的模具來完成操作，如沖孔落料模、凸包模、撕裂模、抽孔模、成型模等，操作主要注意位置，方向性。

５．壓鉚：壓鉚就本公司而言，主要有壓鉚螺母、螺釘、松不脫等，其是通過液壓壓鉚機或沖床來完成操作，將其鉚接到鈑金件上，還有漲鉚方式，需注意方向性。

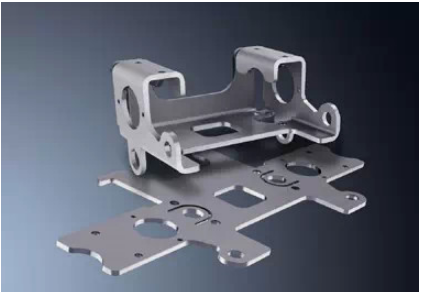

６．折彎：折彎就是將２Ｄ的平板件，折成３Ｄ的零件。其加工需要有折床及相應(yīng)折彎模具完成，它也有一定折彎順序，其原則是對下一刀不產(chǎn)生干涉的先折，會產(chǎn)生干涉的后折。
　　折彎條數(shù)是Ｔ＝３．０ｍｍ以下６倍板厚計算槽寬，如：Ｔ＝１．０、Ｖ＝６?。啊。疲剑保?、Ｔ＝１．２、Ｖ＝８、Ｆ＝２．２、Ｔ＝１．５、Ｖ＝１０、Ｆ＝２．７、Ｔ＝２．０、Ｖ＝１２、Ｆ＝４．０。

　　折床模具分類，直刀、彎刀（８０℃、３０℃）。
　　鋁板折彎時，有裂紋，可增加下模槽寬式增加上模Ｒ（退火可避免裂紋）。
　　折彎時注意事項：Ⅰ圖面，要求板材厚度，數(shù)量；Ⅱ折彎方向；Ⅲ折彎角度；Ⅳ折彎尺寸；Ⅵ外觀、電鍍鉻化料件不許有折痕。折彎與壓鉚工序關(guān)系，一般情況下先壓鉚后折彎，但有料件壓鉚后會干涉就要先折后壓，又有些需折彎—壓鉚—再折彎等工序。

７．焊接：焊接定義：被焊材料原子與分子距京達晶格距離形成一體。
　　①分類：ａ　熔化焊：氬弧焊、ＣＯ２焊、氣體焊、手工焊。ｂ　壓力焊：點焊、對焊、撞焊。ｃ　釬焊：電鉻焊、銅絲。
　?、凇『附臃绞剑海帷。茫希矚怏w保護焊。ｂ　氬弧焊。ｃ　點焊接等。ｄ　機器人焊。
焊接方式的選用是根據(jù)實際要求和材質(zhì)而定，一般來說ＣＯ２氣體保護焊用于鐵板類焊搠；氬弧焊用于不銹鋼、鋁板類焊接上，機器人焊接，可節(jié)省工時，提高工作效率和焊接質(zhì)量，減輕工作強度。
　?、邸『附臃枺害ぁ〗呛?，　Д、Ｉ型焊，?。中秃附?，　單邊Ｖ型焊接（Ｖ）　帶鈍邊Ｖ型焊接（Ｖ），　點焊（Ｏ），　塞焊或槽焊（∏），卷邊焊（χ），　帶鈍邊單邊Ｖ型焊（Ｖ），　帶鈍之Ｕ型焊，　帶鈍的Ｊ型焊，封底焊，　逢焊。
　?、堋〖^線和接頭。
　?、荨『附尤笔Ъ捌漕A(yù)防措失。
　　點焊：強度不夠可打凸點，強加焊接面積
　?。茫希埠福荷a(chǎn)率高，能源消耗少，成本低，抗銹能力強
　　氬弧焊：溶深淺，溶接速度慢，效率低，生產(chǎn)成本高，具有夾鎢缺陷，但具有焊接質(zhì)量較好的優(yōu)點，可焊接有色金屬，如鋁、銅、鎂等。
　?、蕖『附幼冃卧颍汉附忧皽蕚洳蛔悖柙黾訆A具。焊接治具不良改善工藝。焊接順序不好。
　　⑦　焊接變形效正法：火焰效正法。振動法。錘擊法。人工時效法。

其他應(yīng)用
　　鈑金車間加工部件的加工步驟為：產(chǎn)品前期試驗、產(chǎn)品加工試制和產(chǎn)品批量的生產(chǎn)。在產(chǎn)品加工試制步驟時，應(yīng)及時與顧客溝通聯(lián)系，得到相應(yīng)加工的評價之后，再進行產(chǎn)品批量的生產(chǎn)。

　　激光打孔技術(shù)是激光材料加工技術(shù)中最早實現(xiàn)實用化的激光技術(shù)。鈑金車間中激光打孔一般采用的是脈沖激光，能量密度較高，時間較短，可以加工１μｍ的小孔，特別適用于加工具有一定角度和材料較薄的小孔，還適合加工強度硬度較高或較脆較軟材料的零件上的深小孔和微小孔。

　　激光可實現(xiàn)燃氣輪機的燃燒器部件打孔加工，打孔效果可實現(xiàn)三維方向，數(shù)量可達到上千個?？纱蚩椎牟牧习ú讳P鋼、鎳鉻鐵合金和哈斯特洛依（ＨＡＳＴＥＬＬＯＹ）基合金。激光打孔技術(shù)不受材料的力學(xué)性能影響，實現(xiàn)自動化比較容易。
在激光打孔技術(shù)的發(fā)展下，激光切割機實現(xiàn)了自動化的操作，在鈑金行業(yè)上面的應(yīng)用改變了傳統(tǒng)鈑金技術(shù)的加工方法，實現(xiàn)了無人操作，大大提高了生產(chǎn)效率，實現(xiàn)全程全自動的操作，帶動了鈑金經(jīng)濟的發(fā)展，在打孔效果方面提升了一個檔次，加工效果赫然顯著。
