很多場合，需要在鈑金零件上安裝其他零件或者部件，為更加方便可靠地進行安裝連接，常常用到壓鉚工藝（圖１）。其原理是通過壓花齒壓入鈑金的預置孔位，通過壓力使壓鉚螺母的花齒擠入板內，導致孔的周邊產生塑性變形，變形物被擠入導向槽，從而產生鎖緊的效果。壓鉚工藝是鈑金廠使用最廣泛的一種標準件連接工藝。

圖１　鈑金件的壓鉚連接

“漏壓鉚”問題描述

正因?yàn)槭褂梅秶鷱V，設備普及，適用零件種類多，工況適應性強，隨著大批量生產實踐，一些工藝操作當中的問題也隨之越來越多，其中讓很多鈑金廠最為頭疼，讓客戶抱怨最多的就是漏壓鉚問題。很多鈑金廠也會進行多種多樣的改善活動，以期達到減少客戶投訴，提升品質的目的，但最終實現的效果良莠不齊。下面以我們的主要客戶—“Ａ客戶”產品為例，針對漏壓鉚問題的改善活動，來簡單介紹一下我們針對“漏壓鉚”問題，進行改善的方法和實踐，希望對各位讀者能起到拋磚引玉的效果。

首先說明一下事件背景，Ａ客戶從我司年采購零件６０余萬件，其中大約４成的零件都涉及壓鉚，２０２０全年有關壓鉚的ＮＣＭ投訴８９起，投訴產品數量１８９件，占比全年投訴的３３．６％，造成１２．４６萬元的投訴成本，因此將壓鉚問題作為２０２１年著重改善的一個品質問題點。前期通過數據分析整理，“漏壓鉚”問題是其中占比最高的缺陷，因此后續的改善活動集中于解決“漏壓鉚”缺陷。

問題分析

我們采?。蹋叮拥母纳品绞?，主要通過數據分析、定位關鍵問題，梳理工藝流程和控制計劃及ＰＦＭＥＡ，形成ＳＩＰＯＣ輸出，再結合頭腦風暴繪制因果圖，評審驗證圈定根本原因，再針對這些根本原因進行專項改善。通過后期數據驗證有效性，采用持續改善的原理來解決這個問題，通過一系列的改善活動的進行，截至２０２１年３月，我們供貨Ａ客戶２３．５萬件產品，因壓鉚問題導致的ＮＣＭ發生１６起，投訴產品數量３５件，投訴成本２．２４萬元。相比去年季度數據，ＮＣＭ、ＰＰＭ和質量成本分別下降了２８％、２５％和２７％，取得了一定效果和經濟效益，下面僅就其中幾個重點過程、方法進行分享。

在根本原因分析階段，我們采用了“１＋１＋１”的現場問題處置方式，即現場人員由“一部分壓鉚崗位的實際操作人員＋一部分現場工藝管理和技術人員＋一部分與壓鉚崗位無直接關聯的人員”組成。通過這三種類型人員的現場觀察和分析，分別從操作、管理規范和外界信息三個渠道匯總信息，分析產生各種問題的原因，以便為進一步進行頭腦風暴作好準備。

頭腦風暴（圖２）采取的是九宮格形式的打印紙，即針對“漏壓鉚”問題的可能原因，每人先填寫最上面三個方格，隨后交給主持人，將答案回收后打亂順序，每個人隨機抽取后再填寫中間三個方格，但要求與上面三個方格里的內容不能重復，之后打亂再填寫最下面三個方格，這種形式的好處就是避免了權威與小組討論的避嫌和傾向性引導，盡可能的激發每個人從不同角度去思考。三輪進行完畢后，進行全部可能原因的匯總與討論分析，繪制魚骨圖并圈定關鍵因子（圖３）。

圖２　解決“漏壓鉚”問題的頭腦風暴

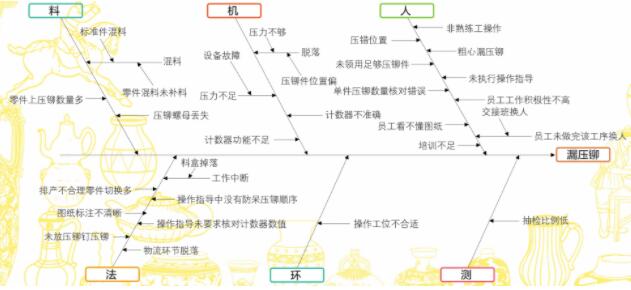

圖３　繪制魚骨圖并圈定關鍵因子

解決策略

接下來就是根據針對關鍵因子的一系列改善活動，從人、機、料、法四個方面進行簡要分析。

⑴人：完善操作過程中人員臨時離崗及換崗規范，要求臨時離崗前，需清空工作臺面，如果工作臺面上產品確實加工不完，需要在該零件上懸掛“進行中”的狀態標識卡，防止混料；要求換崗及交崗過程，班組內做好交接工作，兩人簽字確認。

⑵機：壓鉚設備現有的計數器只有累計計數功能，對于壓鉚過程中發生的空踩、二次壓鉚等實際操作情況，無法有效保證計數器校對壓鉚數量的功能，容易造成誤判而減弱計數器校對能力，我們進行了計數器的換型。新安裝的計數器可以進行按照設定數值進行循環計數，并在每循環后發出“滴”聲提示。例如，某零件在某臺壓鉚機上需要鉚接８次，便可以將循環計數設定為８，壓鉚機每進行８個行程后，便發生聲音提示，這樣縮短了計數器校對周期，可以有效對漏壓鉚的問題進行提醒，及時檢查零件狀況，如圖４所示。

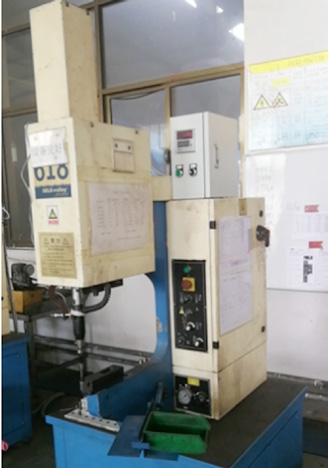

圖４　壓鉚設備安裝進行循環計數器

⑶料：由于零件本身圖紙要求，而導致的壓鉚數量多的問題無法通過更改圖紙實現，這里我們是通過工藝方法進行了改善。

⑷法：作業方法直接與作業質量相關，針對作業方法，我們從幾個層面進行了改善。

對于壓鉚數量較多，但在同一平面上的零件，將其從壓鉚機轉移到?jīng)_壓設備上，適用簡易工裝進行壓鉚操作，這樣做的初衷是，在“漏壓鉚”風險概率不變的情況下，越少的壓鉚次數，意味著越少的缺陷發生。例如，某平面零件壓鉚８顆螺釘，用壓鉚機加工，需要壓鉚８次；而適用沖壓設備和簡易工裝，一次填充８顆螺釘，一次鉚接即可完成，不僅減少壓鉚缺陷風險，同時提高了該工序的效率，如圖５所示。

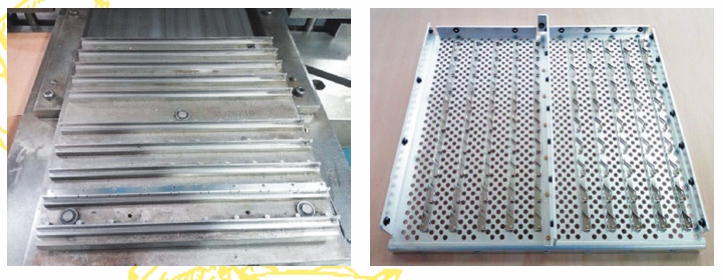

圖５　一次鉚接完成

對于鉚接位置相對規律的零件，工藝要求指定壓鉚起始點并對壓鉚增加了順／逆時針順序，或者“８”字筆畫順序等要求，通過培訓讓操作人員養成一致性的壓鉚作業習慣。對于零件上壓鉚規格不一且數量多的零件，增加了壓鉚圖例，使用方塊、三角、圓圈等符號區分壓鉚規格，并且盡可能充分利用多臺壓鉚機進行連續壓鉚，每臺設備只做一個規格標準件壓鉚，配合計數器等實現防止漏壓鉚缺陷。

此外，我們還將工序檢驗規范由文字描述的形式改成了圖例結合的形式，方便現場操作人員使用，并起到警示作用，如圖６所示。

圖６　工序檢驗規范

通過此次改善項目的策劃、改善和執行，取得了一定的改善成果，而且從跟蹤數據上確實給予了積極的反饋?？蛻舴矫嬉矊ξ覀兊母纳瓶冃Ыo予了積極肯定。這個改善項目還會繼續持續進行下去。這個改善活動本身，其實就是一次全員質量意識提高的活動，不僅從方法上對全體項目人員進行了一次指導，更是從改善方法的實踐和回報上，讓持續改善不再是一句口號。

結束語

品質改善是每個企業都需要大力推進并持之以恒的一項活動，不僅關系到客戶滿意度，也是企業自身競爭能力的提高。這里僅以我們切身實踐并獲得成效的壓鉚問題為例，希望讀者閱讀完本文后，能夠有些許收獲。最后，以我們工廠的品質承諾與各位讀者共勉：質量至上，產品精良；服務為本，顧客滿意。
